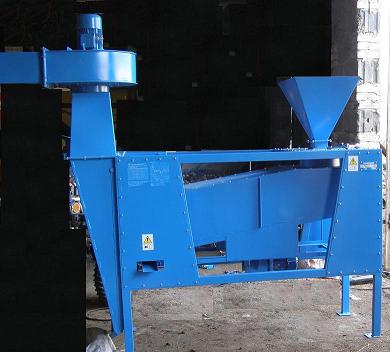

Сепаратор PAT, тип ВСХ-10 |
Сепаратор зерна ВСХ-10 предназначен для окончательной и предварительной очистки семян всех родов зерновых, рапса, кукурузы, семян зернобобовых, масличных растений и других от отделяемых легких, мелких и крупных примесей.
Сепаратор может быть использован для окончательной и предварительной очистки зерна:
- в частных хозяйствах;
- в сельхозпердприятиях;
- на комбикормовых предприятиях и др. по переработке зерна;
- на зерноприемных предприятиях, токах по переработке зерна;
Преимущества сепаратора
- Долговечность.
- Коэфициент надежности 99,5%.
- Простота обслуживания.
- Быстрая замена сит.
- Мизерные эксплуатационные затраты.
- Очень хороший эффект очистки зерна достигается благодаря круговому движению кузова с ситами.
- Сита замонтированны на безподсорных металлических рамах.
Характеристика сепаратора
Сепаратор чистит на принципе толщины зерна.
Сепаратор состоит из решетного сепаратора и пневмосепарирующего канала, к которым присоединены вспомогательное оборудование: распределитель потока, колектор и сборники отходов зерна
Сепаратор состоит из станины, подвешенного на гибких стержнях кузова с решетными рамами, привода, шкива с балансирным механизмом, выпускных лотков примесей и очищенного зерна.
Технические данные сепаратора ВСХ-10
| Параметр |
ВСХ-10 |
|
Призводительность техническая, т/ч,окончательная очистка для пшеницы влажностью до 15% и содержанием сорных примесей до 3% |
3 |
|
Призводительность техническая, т/ч,предварительная очистка очистка для пшеницы влажностью до 15% и содержанием сорных примесей до 3% |
10 |
|
Установленная мощность кВт, не более |
2,95 kW |
|
длина
высота ширина |
2500 мм 1450 мм 820 мм |
| Масса |
470 кг |

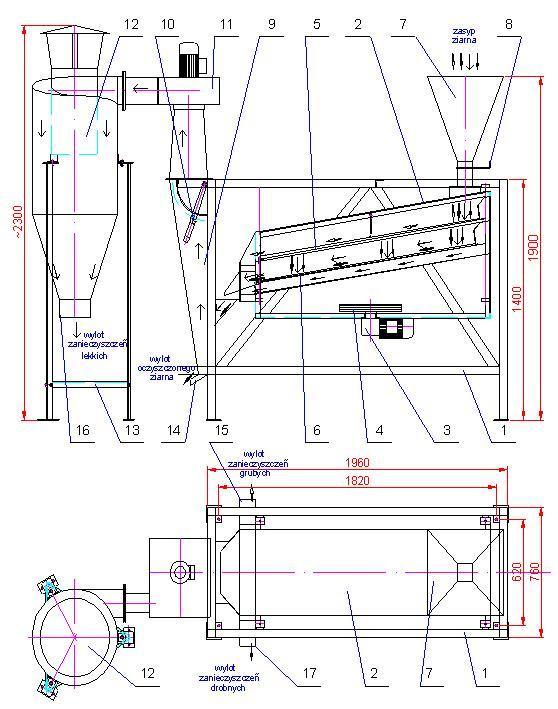

Budowa ogólna czyszczalni PAT-10
1.Рама. 2.Кузов. 3.Вибратор.
4.Шкив. 5.Рамка с ситом верхняя
6.Рамка с ситом нижняя. 7.Воронка. 8.Задвижка
9.Аспирационный канал.
10.Регулятор. 11.Вентилятор. 12.Циклон. 13.Подставка.
14.Выход очищенного зерна.
15.Выход крупных примесей. 16.выход легких
примесей. 17.Выход мелких примесей.
Комплект поставки
|
№ п/п |
Комплект поставки BCX-10 |
Кол. |
|
1 |
Сепаратор ВСХ-10 – комплектный с ситами на металлических рамках |
1 |
|
2 |
Канал аспирационный (с сепаратором) |
1 |
|
3 |
Приемник крупных отходов |
1 |
|
4 |
Приемник мелких отходов |
1 |
|
5 |
Инструкция обслуживания |
2 |
|
6 |
Сито А2 |
4 |
|
7 |
Вентилятор с дв. 2,2 кВт |
1 |
|
8 |
Циклон ЦОЛ – 3 |
1 |
|
9 |
Труба прямоуголная от вентилятора до циклона, м |
2 |
Информация: тел +48 603 927 123, +48 605 305 842, тел +48 74 85 85 106, факс +48 85 85 106 вн. 317, e-mail:info@eximago.com
